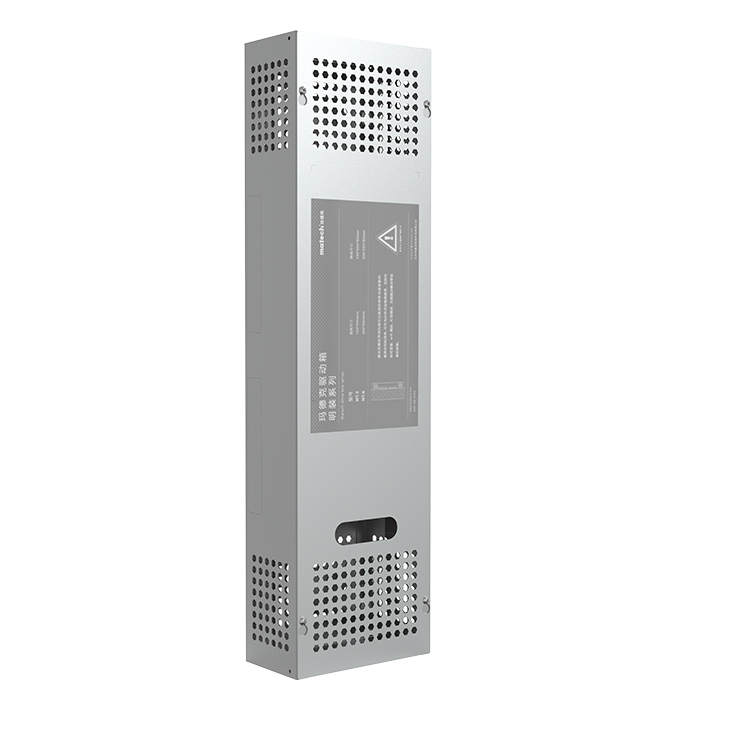

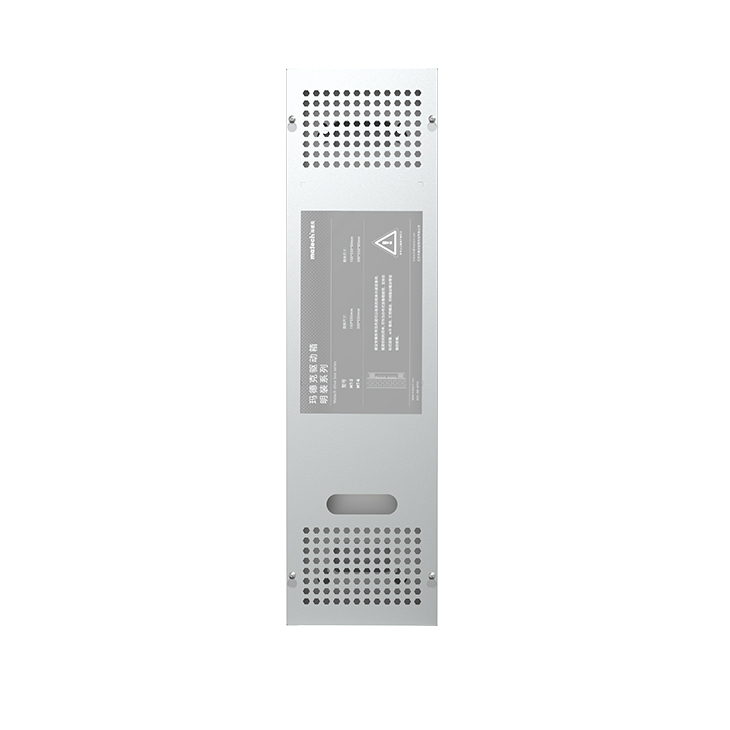

MT-150550 驅動箱 驅動箱系列
● 產品介紹 驅動箱的出現，將以往那些雜亂無章的光帶驅動悄然規整。

從此告別電線雜亂、不美觀，使整個空間恢復整潔與清爽。
  • 產品型號MT-150550
  • 面板尺寸550(h) X 150(w) X 0.8(d)mm
  • 箱體尺寸550(h) X 150(w) X 80(d)mm

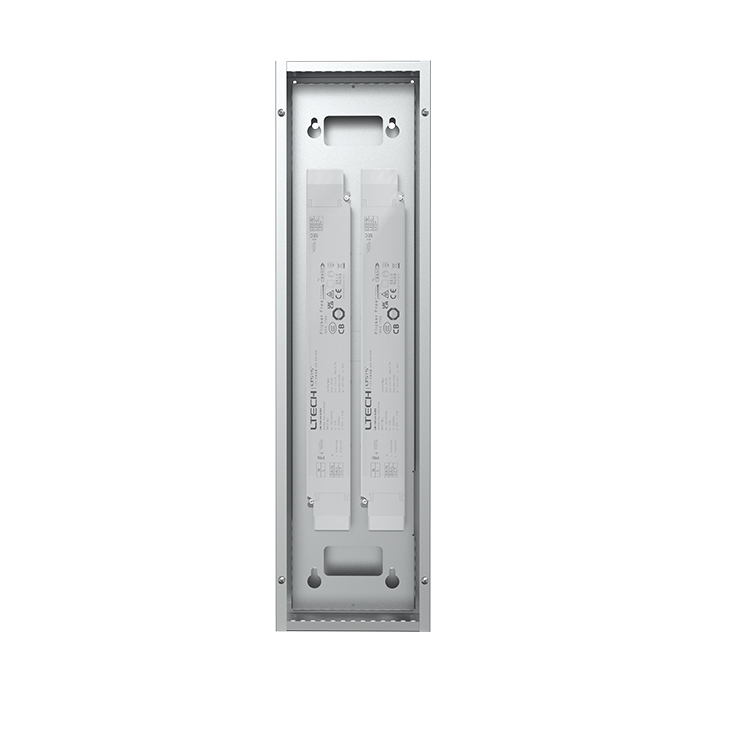

  • 驅動尺寸350 X 40mm（* 此驅動箱可裝 2 個）
  • 產品系列驅動箱系列（明裝）
  • 可選面板鐵皮面板
  • 鈑金厚度0.8mm
  • 產品材質冷軋鋼\鍍鋅板箱體
〇 安裝示意圖

明裝平面示意圖

當箱體以明裝方式固定于墻面時，為確保日后維護與檢修的便捷性，建議至少給箱體底部與地面之間預留出200mm 的間隙空間，這一設計考量將極大地方便后續對箱體的保養與故障排查工作。

（點擊圖片放大查看）

明裝平面示意圖

明裝入柜示意圖

若需要面板與外飾面齊平，則需柜內深度最小預留 84mm。

入柜尺寸建議 ：深度 >84mm，寬度 >350mm，高度 >650mm

（點擊圖片放大查看）

明裝入柜示意圖
