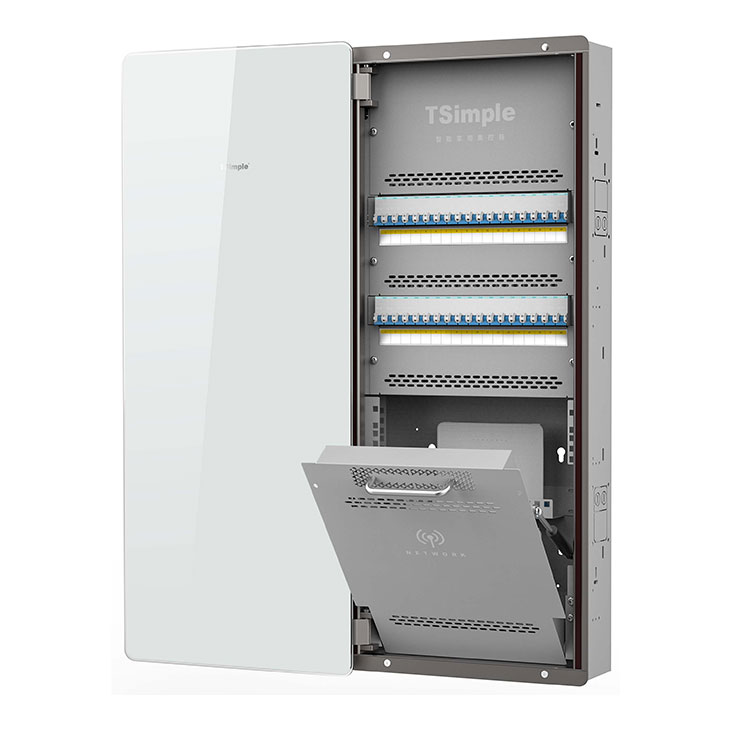

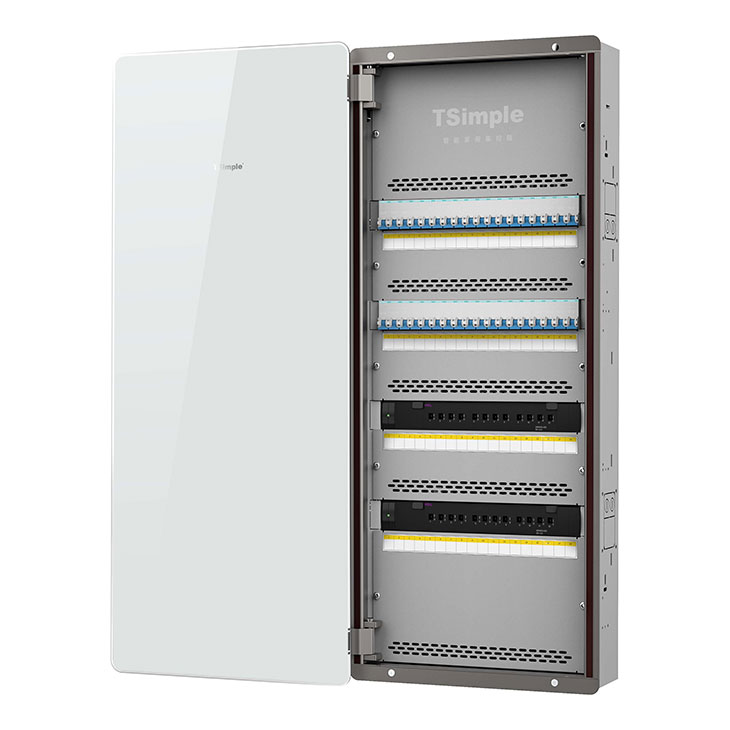

森柏Q-72 強電箱 森柏系列
● 產品介紹 Tsimple 森柏系列智能電箱，更滿足家用智能模塊的集控管理需求。

極致簡約的現代感設計，滿足用戶更高標準的家居設計審美需求。
  • 產品型號森柏 Q-72
  • 面板尺寸990(h) X 420(w) X 12(d)mm
  • 箱體尺寸960(h) X 390(w) X 150(d)mm
  • 產品系列森柏系列
  • 可選面板晶白玻璃 晶黑玻璃
  • 橫向?qū)к夐L度18P
  • 產品價格強電專用：￥3980 強弱結合：內部不同定制組合需求請聯系銷售經理單獨核價
〇 安裝示意圖

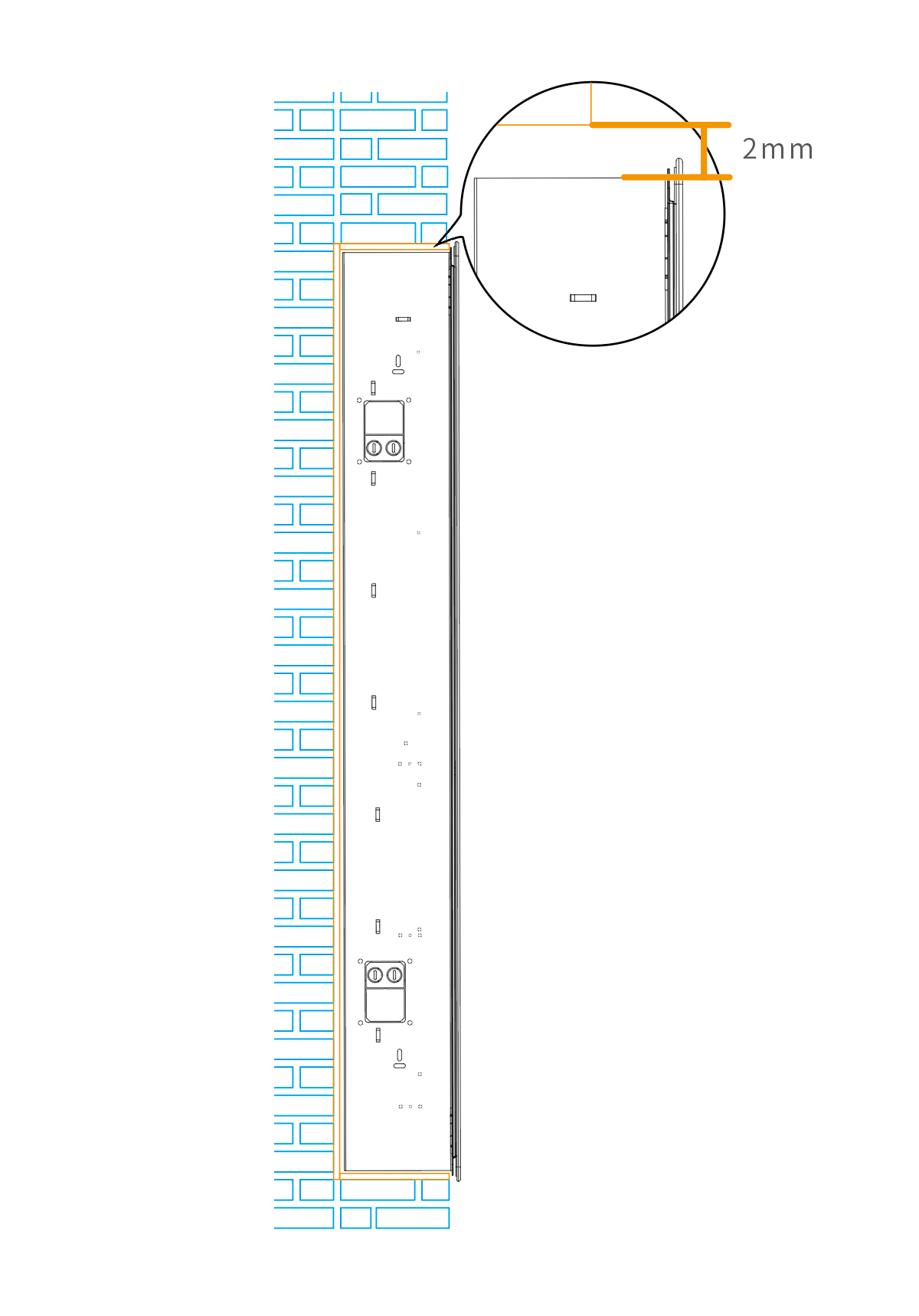

暗裝平面示意圖

為了確保電箱的完美暗裝效果，需要預先規劃并預留出精確的安裝空間。

箱體尺寸 ：390*960*150mm，考慮到安裝便利性及細微調整空間，四周僅需額外預留 2 毫米的間隙。

因此，預留孔位尺寸應為 ：394*964*152mm，以確保電箱能夠輕松嵌入且四周留有微小間隙，便于調整與固定。

（點擊圖片放大查看）

暗裝平面示意圖

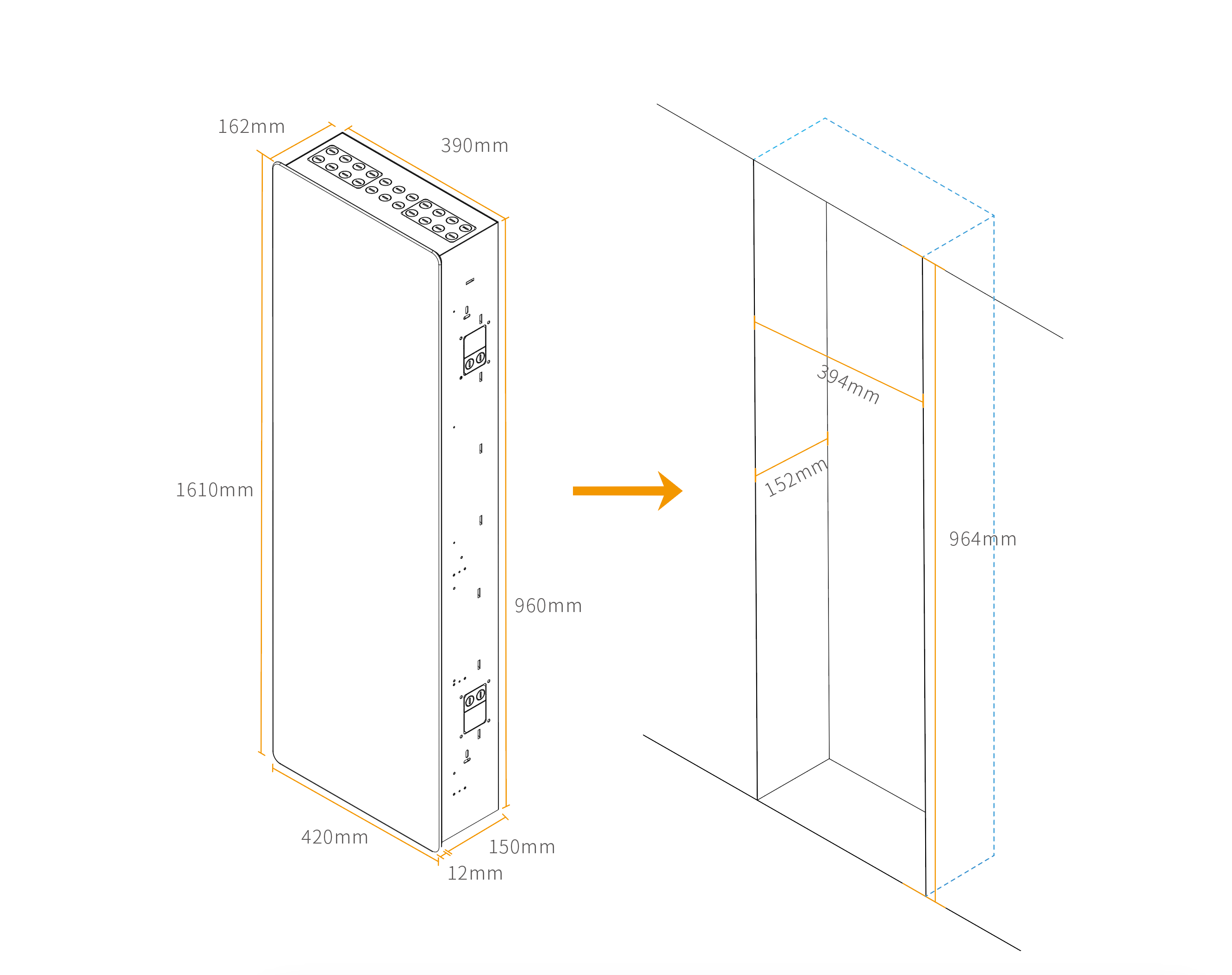

暗裝立體示意圖

墻體暗裝立體示意圖

（點擊圖片放大查看）

暗裝立體示意圖
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
森柏Q-72
〇 資料下載
